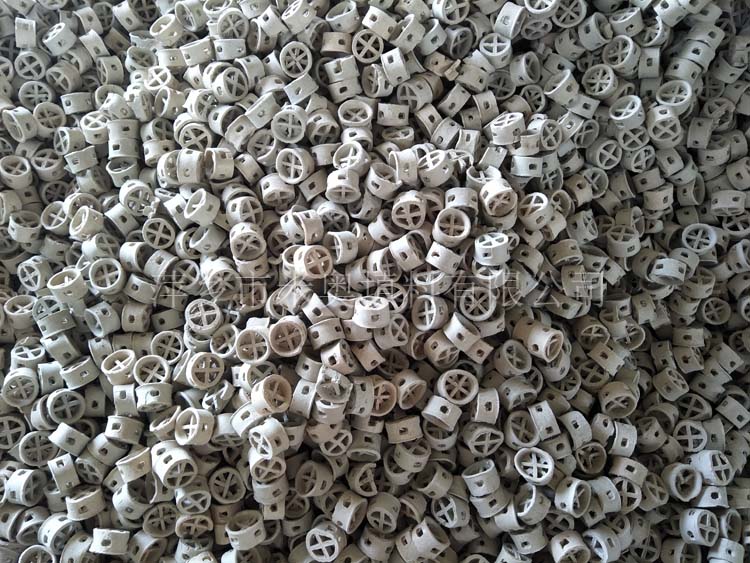

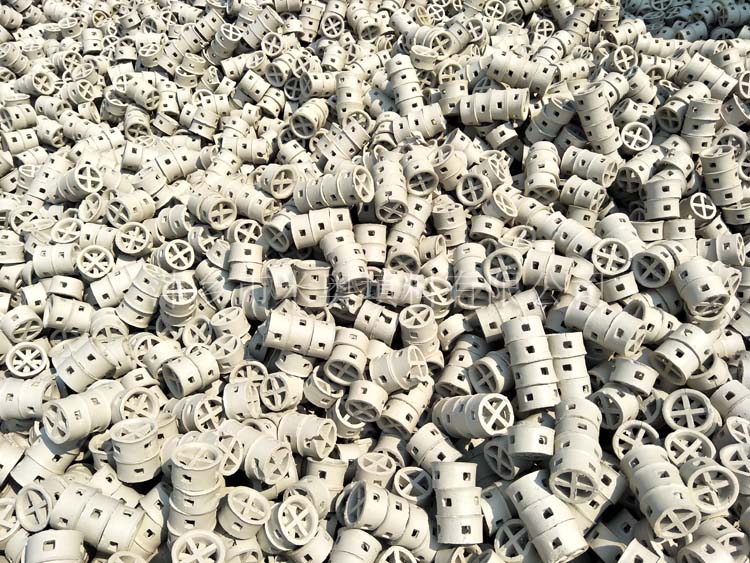

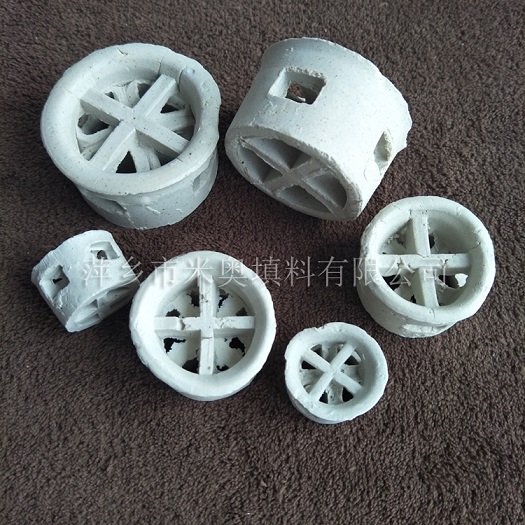

陶瓷階梯環
- 產品品牌 米奧
- 產品型號
- 產品描述
...
陶瓷階梯環產品介紹：
陶瓷階梯環吸收了陶瓷拉西環的特點，而對鮑爾環的改進，環的高徑比為1：2，并在一端增加了錐形翻邊，減少了氣體通過床層的阻力，并增大了通量，填料強度較高，由于其結構特點，使氣液分布均勻，增加了氣液接觸面積而提高了傳質效率。陶瓷階梯環也改變了拉西環填料的環高與直徑相等的習慣，降低了環的高度，減薄了材質的厚度，并在階梯環的一側端增加了翻邊。由于階梯環填料的一側端增加了翻邊，不但可以增加填料環的機械強度，而且由于破壞了填料結構的對稱性，因而增加了填料投放時的定向幾率。又由于翻邊的影響，使得填料在堆積時填料環隙之間的接觸由此線性接觸為主變?yōu)橐渣c(diǎn)接觸為主。這樣，不但增加了填料顆粒之間的空隙，減少了氣體穿過填料層的阻力，而且這些接觸點還可以為液體沿填料表面流動的匯聚分散點，從而促進了液膜的表面更新，有利于填料傳質效率的提高。因此，陶瓷階梯環填料的性能較陶瓷鮑爾環又有了進一步的提高，一般階梯環填料較鮑爾環填料的通量可提高１０－２０％，壓降低３０－４０％，分離效率視具體工藝均有不同程度的提高。
陶瓷階梯環產品特點：
陶瓷階梯環具有優異的耐酸耐熱性能，能耐除氫氟酸以外的各種無機酸、有機酸及有機溶劑腐蝕，可在各種高溫場合使用，應用范圍十分廣泛。
陶瓷階梯環適用范圍：
陶瓷階梯環可用于化工、冶金、煤氣、環保等行業的干燥塔、吸收塔、冷卻塔、洗滌塔、再生塔等各種高溫場合使用，應用范圍十分廣泛。
陶瓷階梯環幾何特性數據：
|
規格mm |
徑*高*厚mm |
比表面積m2/m3 |
空隙率m3/m3 |
堆積個數n/m3 |
堆積重量Kg/m3 |
干填料因子m（-1） |
|
Φ25 |
25*20*3 |
270 |
0.73 |
74000 |
650 |
540 |
|
Φ38 |
38*23*4 |
153 |
0.74 |
21600 |
624 |
378 |
|
Φ50 |
50*30*5 |
108.8 |
0.787 |
9091 |
516 |
223 |
|
Φ76 |
76*45*7 |
63.4 |
0.795 |
2517 |
426 |
126 |
執行標準
中華人民共和國化工行業標準 GB/T18749-2002 《耐化學腐蝕陶瓷塔填料技術條件》。
